| 產品構成描述：
1、主要組成部件：
2、本產品的主要組成部件有：箱體，塑殼式斷路器，電流互感器，電流表,電壓表等部件組成。
3、操作方式：手動
4、安裝方式：電器元件固定安裝 ；
5、接線方式：固定連接，一次銅排采用螺栓連接，二次線采用冷壓鼻子線連接；
型號及規格：

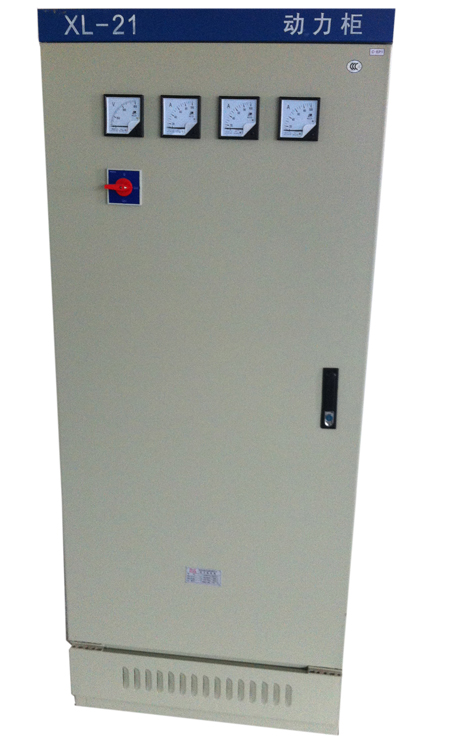

1、型號: XL-21
2、外形尺寸: 高×寬×深:1700×500(600,700)×400(470)mm
3、絕緣夾件間最大距離：50mm
4、母排尺寸: TMY6×40 TMY6×20
5、額定電流為:630，400，200A.
主要技術參數：
1、額定工作電壓： AC380V 額定工作頻率 50HZ
2、額定絕緣電壓： AC660V
3、過電壓類別： Ⅰ□、 Ⅱ□、�、蟆觥ⅰ、簟�
注：如提供的樣柜有不同的過電壓類別應予以說明。
4、外殼防護等級：IP30a
5、進線保護導體端子和裸露導電部件之間的電阻：≤100mΩ
結構特點：
本產品系戶內封閉式配電箱，箱體結構用薄鋼板彎制而成，其正面為單扇左開門，門上裝有電壓表，電流表等測量儀表和操作電器，信號電器，進出線電纜由底部引入，用戶有特殊要求，可在箱頂蓋板上開進線敲落孔或加裝母線室。
|
