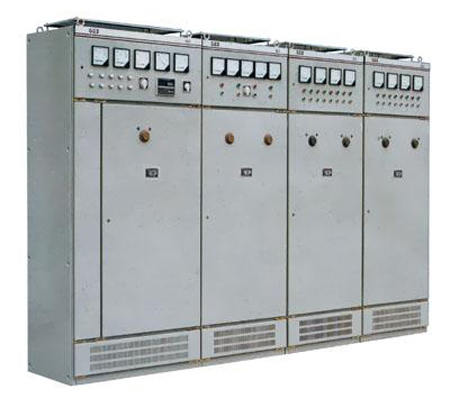

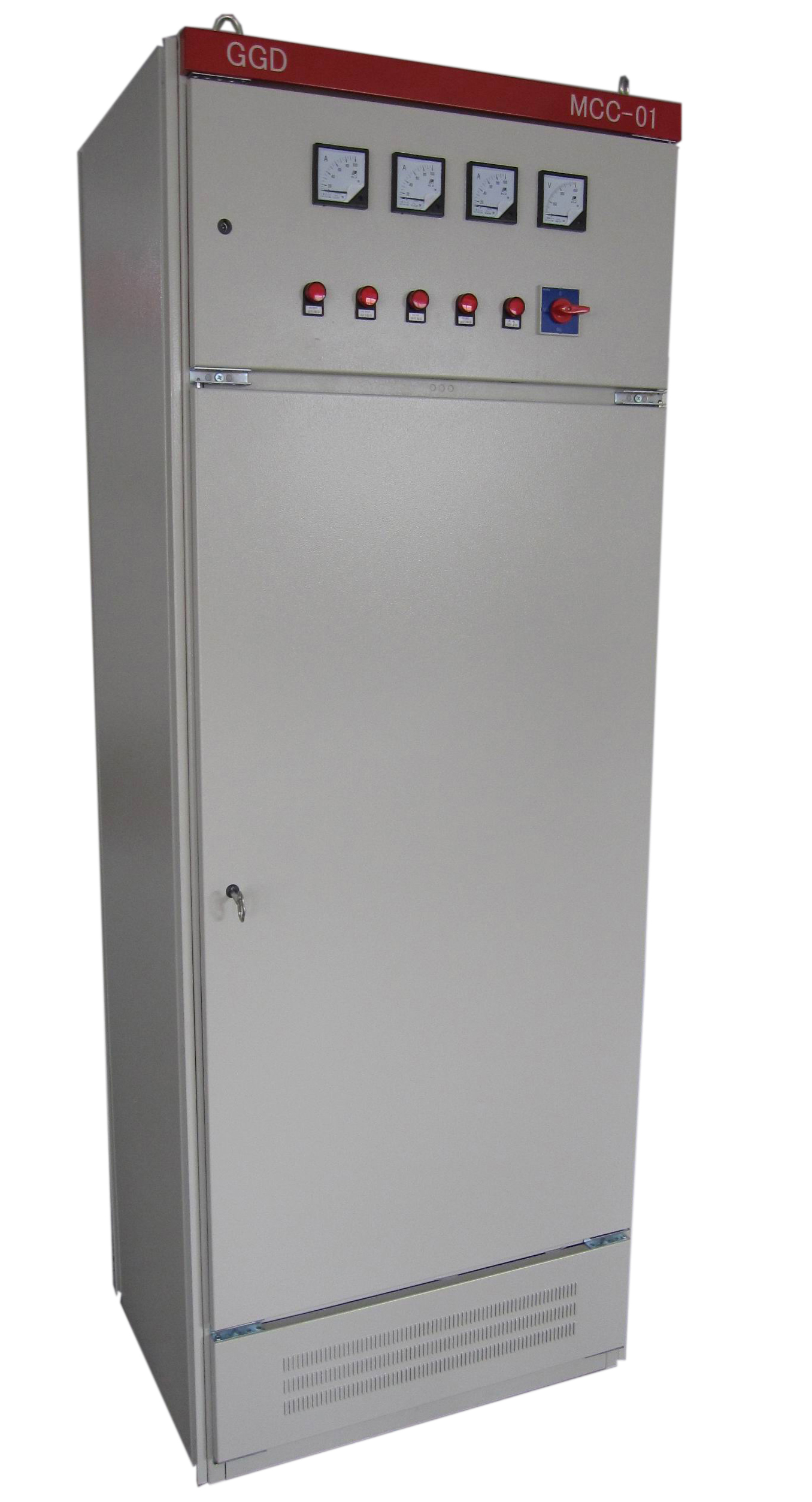

| 產品構成描述：
1、主要組成部件：
柜體骨架和內部元件安裝支架；前后門和儀表門；水平母線；接地保護母線和母線夾或框；由母線-隔離開關-主斷路器-電流互感器組成一次回路；其他有銘牌、護封板、吊環等。
2、操作方式：手動/電動
3、安裝方式：直接固定安裝/柜間拼裝
4、接線方式：固定連接
型號及規格：
1、型號含義：
2、外形尺寸: 高×寬×深:2200×1000(800mm、600mm)×600mm,
3、絕緣夾件間最大距離: 1000mm
4、母排尺寸: TMY10×100 TMY6×60
5、額定電流為: 1500A 1200A 1000A 800A 630A
主要技術參數：
1、額定工作電壓： AC380V 額定工作頻率 50HZ
2、額定絕緣電壓： AC660V
3、過電壓類別： Ⅰ□、 Ⅱ□、�、蟆觥ⅰ、簟�
注：如提供的樣柜有不同的過電壓類別應予以說明。
4、外殼防護等級：IP30
5、接地保護：導線端子和裸露導線部分≤100mΩ
|
